En ce qui concerne les systèmes de contrôle du fluide industriel, la sélection de la bonne soupape de commande est cruciale pour atteindre des performances, une efficacité et une sécurité optimales. Parmi les différents types de vannes de contrôle disponibles sur le marché, la vanne de contrôle caractéristique du débit à pourcentage égal représente ses propriétés uniques et son aptitude à des applications spécifiques. En tant que fournisseur de soupape de contrôle leader, je rencontre souvent des clients qui ne savent pas quand utiliser une vanne de contrôle caractéristique de débit à pourcentage égal. Dans cet article de blog, je vais me plonger dans les détails des vannes de contrôle caractéristiques de débit à pourcentage égal, leurs avantages et les scénarios où ils sont le meilleur choix.
Comprendre la caractéristique de débit à pourcentage égal
Avant de discuter du moment de l'utilisation d'une valve de contrôle caractéristique du débit à pourcentage égal, il est important de comprendre ce que signifie cette caractéristique. La caractéristique d'écoulement d'une valve de contrôle décrit la relation entre la position de la tige de la valve et le débit à travers la valve. Une valve caractéristique de débit à pourcentage égale est conçue de telle sorte qu'une augmentation constante de la position de la tige de la valve produit une variation constante en pourcentage du débit existant.
Mathématiquement, cette relation peut être exprimée comme suit:
[\ frac {dq} {q} = k \ cdot dl]
Où (q) est le débit, (l) est la position de la tige de soupape, et (k) est une constante.
Cela signifie qu'à l'ouverture de la valve, la variation du débit pour un changement donné de la position de la tige augmente de façon exponentielle. Par exemple, une variation de 10% de la position de la tige peut entraîner une variation de 10% du débit lorsque la soupape est presque fermée, mais la même variation de 10% de la position de la tige pourrait entraîner une variation de pourcentage beaucoup plus élevée du débit lorsque la vanne est plus ouverte.
Avantages des vannes de contrôle caractéristiques de débit égal
Les vannes de contrôle caractéristiques de débit égal offrent plusieurs avantages qui les rendent adaptés à certaines applications:
1. Rangeabilité large
La rangabilité fait référence au rapport du débit maximum à un débit contrôlable minimum d'une vanne. Les vannes à pourcentage égal ont une rangabilité élevée, ce qui signifie qu'ils peuvent contrôler efficacement les débits sur une large plage. Ceci est particulièrement utile dans les applications où le débit peut varier considérablement, comme dans les systèmes de chauffage, de ventilation et de climatisation (CVC) ou dans les processus chimiques où le taux d'alimentation peut changer en fonction des exigences de production.
2. Contrôle précis à faible débit
Dans les applications où un contrôle précis est requis à des débits faibles, les vannes à pourcentage égales sont idéales. Étant donné que la variation du débit pour un changement donné de la position de la tige est relativement faible lorsque la soupape est presque fermée, ces vannes peuvent fournir un contrôle ajusté de l'écoulement. Ceci est important dans les processus où même de petites variations du débit peuvent avoir un impact significatif sur la qualité du produit ou l'efficacité du processus.
3. Auto-compensation des changements de pression du système
Dans de nombreux systèmes de contrôle des fluide, la chute de pression à travers la valve peut changer à mesure que le débit change. Les vannes à pourcentage égal ont la capacité de s'auto-compenser ces changements de pression. À mesure que la baisse de pression à travers la valve diminue (qui se produit souvent à mesure que le débit augmente), la caractéristique de pourcentage égale de la valve aide à maintenir un contrôle de débit plus stable.
Quand utiliser une vanne de contrôle caractéristique de débit à pourcentage égal
Maintenant que nous comprenons les caractéristiques et les avantages des vannes de contrôle des caractéristiques de débit à pourcentage égal, explorons les scénarios spécifiques où ils sont le meilleur choix:
1. Systèmes HVAC
Dans les systèmes CVC, la demande de chauffage ou de refroidissement peut varier considérablement en fonction des facteurs tels que la température extérieure, le nombre d'occupants dans un bâtiment et l'heure de la journée. Les vannes de contrôle caractéristiques du débit égal sont bien adaptées pour contrôler l'écoulement de l'eau chaude ou froide dans ces systèmes. Ils peuvent fournir un contrôle précis à des débits faibles pendant les périodes de faible demande, et peuvent également gérer des changements importants de débit lorsque la demande est élevée. Par exemple, dans un grand immeuble de bureaux, la valve peut réguler le flux d'eau réfrigérée vers les unités de manipulation de l'air en fonction de la charge de refroidissement, assurant un environnement intérieur confortable tout en optimisant la consommation d'énergie.
2. Processus chimiques
Les processus chimiques impliquent souvent des réactions sensibles au débit des réactifs. Des vannes à pourcentage égal peuvent être utilisées pour contrôler l'écoulement des matières premières, des catalyseurs ou des solvants dans les récipients de réaction. Dans les processus où la vitesse de réaction est proportionnelle à la concentration des réactifs, la capacité de la valve à pourcentage égale à fournir un contrôle précis à faible débit et à gérer de grandes variations de débit est essentielle. Par exemple, dans un processus de fabrication pharmaceutique, la valve peut garantir que la quantité correcte d'un ingrédient critique est ajoutée au mélange réactionnel, ce qui est crucial pour la qualité et la cohérence du produit final.
3. Systèmes de distribution de vapeur
La vapeur est largement utilisée dans les processus industriels pour le chauffage, la production d'électricité et d'autres applications. Dans les systèmes de distribution de vapeur, la pression et le débit de vapeur peuvent varier en fonction de la demande de différentes parties de l'usine. Les vannes de commande caractéristiques de débit égal peuvent être utilisées pour réguler le flux de vapeur vers divers équipements consommateurs de vapeur, tels que les échangeurs de chaleur et les turbines. Ils peuvent compenser les changements de chute de pression à travers la valve à mesure que le débit de vapeur change, garantissant un fonctionnement stable et efficace du système de vapeur.
Nos offres de soupape de contrôle
En tant que fournisseur de vannes de contrôle, nous offrons une large gamme de vannes de contrôle caractéristiques de débit à pourcentage égal pour répondre aux divers besoins de nos clients. NotreValve de régulation de diaphragme pneumatique en acier inoxydableest en acier inoxydable de haute qualité, qui offre une excellente résistance à la corrosion et une durabilité. Il convient aux applications où l'actionnement pneumatique est préféré, comme dans les industries de la transformation des produits chimiques et des aliments.

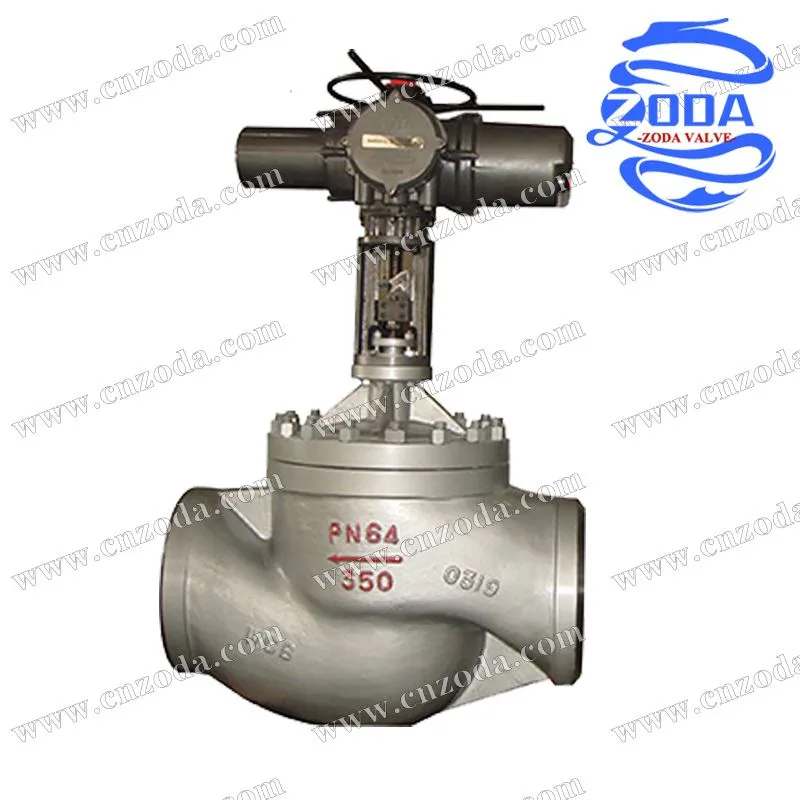

NotreVanne de commande en acier électrique forgé actionnéest un choix fiable pour les applications qui nécessitent un actionnement électrique. La construction en acier forgé garantit une résistance et une fiabilité élevées, ce qui le rend adapté à des applications à haute pression et à température élevée.
Pour les applications de contrôle de vapeur, notreVanne de commande de pression électrique à double siègeest conçu pour fournir un contrôle précis de la pression de vapeur et du débit. La conception à double siège aide à équilibrer les forces agissant sur la vanne, à réduire l'usure et à étendre la durée de vie de la valve.
Conclusion
La sélection de la bonne soupape de commande est une décision critique dans tout système de contrôle des fluides. Les vannes de contrôle caractéristiques du débit égal offrent des avantages uniques tels que la large rangabilité, le contrôle précis à faible débit et l'auto-compensation pour les changements de pression. Ils conviennent particulièrement aux applications dans les systèmes CVC, les processus chimiques et les systèmes de distribution de vapeur. En tant que fournisseur de vannes de contrôle, nous nous engageons à fournir à nos clients des vannes de contrôle caractéristiques de débit égales de qualité élevée qui répondent à leurs besoins spécifiques. Si vous recherchez une solution de soupape de contrôle fiable, n'hésitez pas à nous contacter pour les achats et d'autres discussions.
Références
- "Control Valve Handbook" par Milton Beychok
- "Mesure du flux industriel" par Ralph W. Miller
- "HVAC Systems Design Handbook" par Robert C. Reynolds
