Dans un système de vapeur, l'utilisation d'une soupape de réduction de pression (PRV) est cruciale pour maintenir des opérations sûres et efficaces. En tant que fournisseur de soupape réduit la pression, j'ai vu de première main la signification de la compréhension des exigences particulières pour l'utilisation de ces vannes dans les systèmes de vapeur. Ce billet de blog vise à faire la lumière sur ces exigences et à fournir des informations précieuses pour les personnes impliquées dans la gestion du système de vapeur.
Comprendre les systèmes de vapeur et le rôle de la pression réduisent les vannes
Les systèmes à vapeur sont largement utilisés dans diverses industries, notamment la production d'électricité, la fabrication et la transformation des aliments. Ces systèmes reposent sur la conversion de l'eau en vapeur, qui est ensuite utilisé pour le chauffage, l'équipement d'alimentation ou les processus de conduite. Cependant, la vapeur à des pressions élevées peut être dangereuse et endommager l'équipement s'il n'est pas correctement contrôlé. C'est là que la pression réduit les vannes entre en jeu.
Une soupape de réduction de pression est conçue pour réguler la pression de la vapeur qui circule à travers un système. Il réduit la pression d'entrée élevée à une pression de sortie inférieure et plus gérable, garantissant que la vapeur est livrée à une pression sûre et cohérente à utiliser dans l'équipement en aval. En maintenant la pression correcte, les PRV aident à prévenir les situations de surpression, à protéger l'équipement des dommages et à améliorer l'efficacité globale du système de vapeur.
Exigences spéciales pour l'utilisation de la pression Réduire les vannes dans les systèmes de vapeur
1. Ristes de température et de pression
L'une des exigences les plus critiques pour l'utilisation d'une soupape de réduction de pression dans un système de vapeur est de s'assurer que la valve est évaluée pour les conditions de température et de pression spécifiques du système. Les systèmes de vapeur peuvent fonctionner à des températures et des pressions élevées, et l'utilisation d'une valve avec des cotes inadéquates peut entraîner une défaillance de la valve, des fuites ou même des accidents catastrophiques.
Lors de la sélection d'un PRV pour un système de vapeur, il est essentiel de considérer la température et la pression maximales auxquelles la vanne sera exposée. La soupape doit avoir une cote de température qui dépasse la température maximale de la vapeur dans le système pour éviter les dommages thermiques. De même, l'évaluation de la pression de la vanne doit être supérieure à la pression d'entrée maximale pour garantir qu'il peut gérer les exigences de pression du système.
2. Sélection des matériaux
Les matériaux utilisés dans la construction d'une soupape de réduction de pression peuvent avoir un impact significatif sur ses performances et sa durabilité dans un système de vapeur. La vapeur est un milieu corrosif, et l'utilisation de vannes fabriquées à partir de matériaux inappropriés peut entraîner une corrosion, une érosion et une défaillance prématurée.
Pour les systèmes de vapeur, il est recommandé d'utiliser des vannes fabriquées à partir de matériaux résistants à la corrosion et à l'érosion, comme l'acier inoxydable ou le laiton. L'acier inoxydable est un choix populaire pour les applications de vapeur en raison de son excellente résistance à la corrosion et de sa résistance élevée. Le laiton est également un matériau approprié pour les systèmes de vapeur à basse pression, car il est relativement peu coûteux et a une bonne résistance à la corrosion.
En plus du matériau du corps de la valve, les composants internes de la valve, tels que le diaphragme, le siège et le ressort, doivent également être fabriqués à partir de matériaux compatibles avec la vapeur. Par exemple, les diaphragmes fabriqués à partir de matériaux tels que EPDM ou Viton sont couramment utilisés dans les applications de vapeur en raison de leur excellente résistance à la chaleur et aux produits chimiques.
3. Capacité de flux
La capacité d'écoulement d'une soupape de réduction de pression est une autre considération importante dans un système de vapeur. La vanne doit être dimensionnée correctement pour s'assurer qu'elle peut gérer le débit de vapeur requis à travers le système. Si la valve est trop petite, elle peut ne pas être en mesure de livrer la quantité nécessaire de vapeur, ce qui entraîne une réduction des performances du système. D'un autre côté, si la valve est trop grande, elle peut provoquer une instabilité et un mauvais contrôle de la pression.
Pour déterminer la capacité d'écoulement appropriée d'un PRV pour un système de vapeur, il est nécessaire de calculer le débit de vapeur en fonction des exigences du système. Cela peut être fait en utilisant diverses méthodes, telles que l'équation de flux de vapeur ou en consultant les données techniques du fabricant. Une fois le débit requis déterminé, une vanne avec une capacité d'écoulement appropriée peut être sélectionnée.
4. Précision de la réglementation de la pression
Dans un système de vapeur, une régulation précise de la pression est essentielle pour maintenir l'efficacité et l'innocuité du système. Une soupape de réduction de pression devrait être en mesure de maintenir une pression de sortie stable dans une plage de tolérance étroite, indépendamment des changements de la pression ou du débit d'entrée.
Pour assurer une régulation précise de la pression, il est important de choisir un PRV avec un mécanisme de contrôle de la pression de haute qualité. Certaines vannes utilisent un diaphragme ou un piston pour contrôler la pression, tandis que d'autres utilisent une conception par pilote. Les vannes pilotées sont généralement plus précises et stables que les vannes à action directe, car ils peuvent compenser plus efficacement les changements de pression d'entrée et de débit.
5. Installation et maintenance
Une installation et une maintenance appropriées sont cruciales pour le fonctionnement fiable d'une soupape de réduction de pression dans un système de vapeur. Une installation incorrecte peut entraîner un dysfonctionnement de la valve, des fuites ou des performances réduites, tandis que l'entretien inadéquat peut provoquer une usure prématurée et une défaillance de la valve.
Lors de l'installation d'un PRV dans un système Steam, il est important de suivre attentivement les instructions d'installation du fabricant. La valve doit être installée en position horizontale, les connexions d'entrée et de sortie correctement alignées. Une passoire doit être installée en amont de la valve pour empêcher les débris d'entrer dans la valve et causer des dommages.
L'entretien régulier du PRV est également essentiel pour garantir ses performances à long terme. Cela comprend l'inspection de la vanne pour les fuites, la vérification des paramètres de pression et le remplacement de tous les composants usés ou endommagés. Il est recommandé d'effectuer une maintenance sur la vanne au moins une fois par an ou plus fréquemment si le système fonctionne dans des conditions difficiles.
Types de pression réduisent les vannes pour les systèmes de vapeur
1. Valve de réduction de la pression de l'eau
UNValve de réduction de la pression de l'eauest un type de PRV qui est couramment utilisé dans les systèmes de vapeur pour réguler la pression de l'eau ou de la vapeur. Ces vannes sont généralement utilisées dans les applications où la pression doit être réduite à un niveau spécifique pour une utilisation dans l'équipement en aval.
Les soupapes de réduction de la pression de l'eau sont disponibles en différents types, y compris les vannes à action directe et à pilotage. Les vannes à action directe sont simples dans la conception et conviennent aux applications avec des débits et des exigences de pression relativement faibles. Les vannes pilotées, en revanche, sont plus complexes et sont capables de fournir une régulation de pression plus précise dans les applications à haut débit et à haute pression.

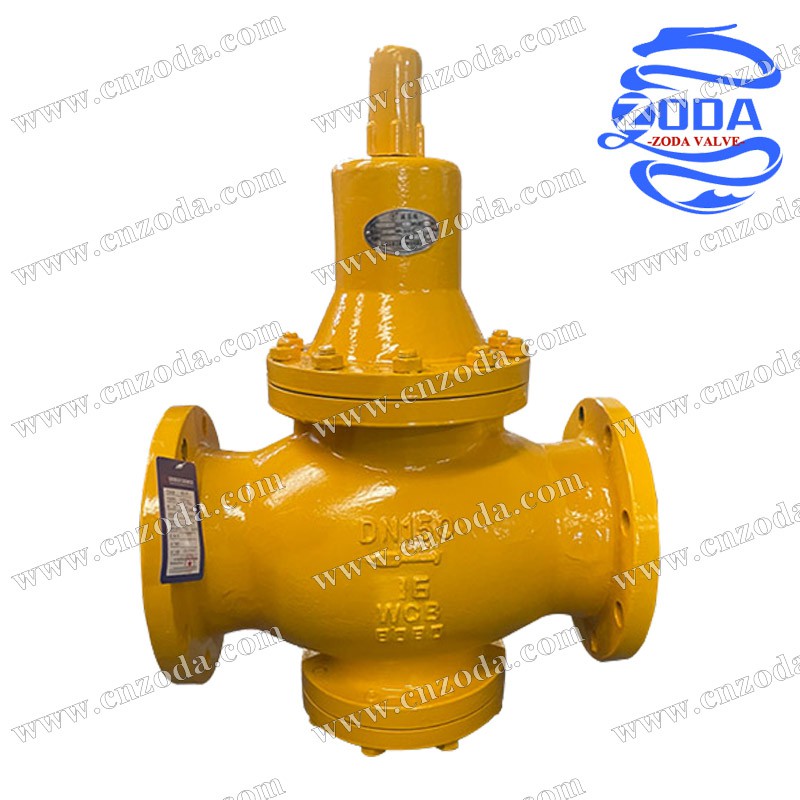

2. Valve de réduction de la pression du piston pilote
UNValve de réduction de la pression du piston piloteest un type de PRV qui utilise un piston pilote pour contrôler la pression de la vapeur ou d'autres fluides. Ces vannes sont couramment utilisées dans les systèmes de vapeur où une régulation précise de la pression est nécessaire, comme dans les usines de production d'électricité et les processus industriels.
Les soupapes de réduction de la pression du piston pilote sont connues pour leur grande précision, leur stabilité et leur fiabilité. Ils peuvent gérer des débits importants et des pressions élevées et sont capables de maintenir une pression de sortie constante même dans des conditions d'entrée variables. Ces vannes sont généralement plus chères que les autres types de PRV mais offrent des performances et une durabilité supérieures.
3. Pression en acier inoxydable Réduisez la valve
UNPression en acier inoxydable Réduisez la valveest un type de PRV en acier inoxydable, qui est un matériau résistant à la corrosion. Ces vannes sont couramment utilisées dans les systèmes de vapeur où la vapeur est corrosive ou où la valve doit être résistante à des facteurs environnementaux tels que l'humidité et les produits chimiques.
Pression en acier inoxydable Les vannes de réduction sont disponibles en différents types et tailles et peuvent être utilisées dans un large éventail d'applications, notamment les processus industriels, la transformation des aliments et la fabrication pharmaceutique. Ces vannes offrent une excellente résistance à la corrosion, de la durabilité et des performances et sont un choix populaire pour les systèmes de vapeur qui nécessitent une fiabilité à long terme.
Conclusion
L'utilisation d'une soupape de réduction de pression dans un système de vapeur nécessite un examen attentif de plusieurs exigences spéciales, notamment les cotes de température et de pression, la sélection des matériaux, la capacité d'écoulement, la précision de la régulation de la pression et l'installation et l'entretien. En comprenant ces exigences et en sélectionnant la bonne soupape pour l'application spécifique, il est possible d'assurer le fonctionnement sûr et efficace du système de vapeur.
En tant que fournisseur de soupape réduit la pression, nous offrons une large gamme de vannes de haute qualité conçues pour répondre aux exigences spéciales des systèmes de vapeur. Nos vannes sont disponibles en différents types, tailles et matériaux et sont soutenus par notre équipe de support technique expérimentée. Si vous recherchez une pression fiable, réduisez la vanne pour votre système de vapeur, veuillez nous contacter pour discuter de vos besoins et exigences spécifiques. Nous serons heureux de vous fournir des conseils et une assistance experts pour vous aider à sélectionner la bonne vanne pour votre demande.
Références
- Code de chaudière ASME et de navire de pression
- API Standard 520 - dimensionnement, sélection et installation de pression - soulagement des dispositifs dans les raffineries
- Fiches techniques du fabricant pour la pression réduisent les vannes
