Salut! En tant que fournisseur de soupapes de sécurité forgées, on me demande souvent comment calculer la capacité de débit de ces soupapes. C'est un aspect crucial, surtout lorsqu'il s'agit d'assurer la sécurité et l'efficacité des différents systèmes. Alors, plongeons-y directement !
Tout d’abord, comprendre la capacité de débit d’une soupape de sécurité forgée est extrêmement important. Il détermine la quantité de fluide ou de gaz que la vanne peut gérer dans une situation donnée. Si la capacité de débit est trop faible, il ne pourra pas évacuer efficacement la pression, ce qui peut entraîner toutes sortes de problèmes comme des pannes du système ou même des explosions dangereuses. D'un autre côté, si elle est trop élevée, vous risquez de vous retrouver avec une valve surdimensionnée et plus chère que ce dont vous avez réellement besoin.
Nous devons prendre en compte quelques facteurs clés lors du calcul de la capacité de débit. Le premier est la taille de la valve. Celui-ci est généralement déterminé par le diamètre nominal de l'entrée de la vanne. Une vanne de plus grande taille signifie généralement une capacité de débit plus élevée. Mais ce n’est pas seulement une question de taille ; la conception de la vanne joue également un rôle important.

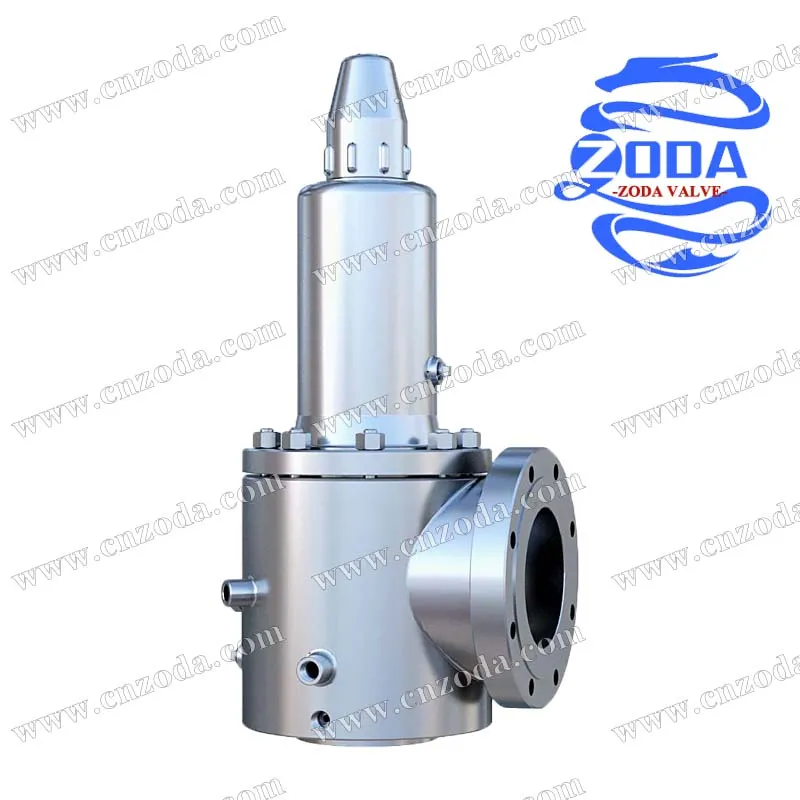

Le type de valve est un autre facteur important. Par exemple, unSoupape de sécurité en bronzepeut avoir des caractéristiques de débit différentes par rapport à unSoupape de sécurité à ressort à faible levéeou unSoupape de sécurité à pression avec gaine. Chaque type est conçu pour des applications et des conditions de fonctionnement spécifiques, qui peuvent affecter la quantité de fluide ou de gaz qu'il peut laisser passer.
La différence de pression à travers la vanne joue également un rôle majeur. C'est la différence entre la pression en amont (la pression avant la vanne) et la pression en aval (la pression après la vanne). Plus la différence de pression est grande, plus le débit à travers la vanne est élevé. Cependant, nous devons également nous assurer que la vanne peut gérer cette différence de pression sans être endommagée.
Les propriétés du fluide ou du gaz sont également cruciales. Des éléments tels que la densité, la viscosité et la compressibilité peuvent tous avoir un impact sur la capacité d'écoulement. Par exemple, un fluide plus visqueux s’écoulera plus lentement à travers la vanne qu’un fluide moins visqueux. Et si nous avons affaire à un gaz compressible, nous devons prendre en compte la façon dont son volume évolue avec la pression.
Parlons maintenant des méthodes de calcul proprement dites. L'un des moyens les plus courants de calculer la capacité de débit d'une soupape de sécurité consiste à utiliser les normes API 520 et API 526. Ces normes fournissent des lignes directrices et des équations pour dimensionner les soupapes de sécurité en fonction de différentes conditions de fonctionnement et propriétés des fluides.
La formule de base pour calculer le débit (Q) à travers une vanne est souvent donnée par :
Q = Cv * √(ΔP / G)
Où:
- Q est le débit (généralement en gallons par minute pour les applications liquides ou en pieds cubes par minute pour les applications gazeuses).
- Cv est le coefficient de débit de la vanne. Il s'agit d'une mesure de la capacité de la vanne à laisser passer un fluide ou un gaz et est déterminée par la conception et la taille de la vanne.
- ΔP est la différence de pression à travers la vanne.
- G est la densité spécifique du fluide ou du gaz.
Pour connaître la valeur Cv d'une vanne particulière, on peut se référer aux fiches techniques du fabricant de la vanne. Ces fiches fournissent généralement des valeurs Cv pour différentes tailles et configurations de vannes.
Prenons un exemple pour que les choses soient plus claires. Supposons que nous ayons un système dans lequel la pression en amont est de 100 psi et la pression en aval est de 50 psi. Le fluide dont nous parlons est de l'eau, qui a une densité spécifique de 1. Nous souhaitons utiliser une soupape de sécurité forgée, et d'après la fiche technique du fabricant, nous constatons que la valeur Cv de la soupape que nous envisageons est de 20.
Tout d’abord, nous calculons la différence de pression :
ΔP = 100 - 50 = 50 psi
Ensuite, nous pouvons utiliser la formule pour calculer le débit :
Q = 20 * √(50 / 1)
Q = 20 * √50
Q ≈ 20 * 7,07
Q ≈ 141,4 gallons par minute
Ainsi, dans ce cas, la vanne peut gérer un débit d’environ 141,4 gallons par minute.
Mais gardez à l’esprit qu’il s’agit d’un exemple simplifié. Dans les situations réelles, d'autres facteurs doivent souvent être pris en compte, tels que la configuration de la tuyauterie, la présence de raccords et la température du fluide ou du gaz. Tout cela peut affecter la capacité de débit réelle de la vanne.
Une autre chose importante à noter est que les soupapes de sécurité doivent être testées et certifiées pour garantir qu'elles répondent aux normes requises. Cela permet de garantir que la capacité de débit calculée est exacte et que la vanne fonctionnera comme prévu dans un environnement d'exploitation réel.
Dans notre entreprise, nous sommes très fiers de fournir des soupapes de sécurité forgées de haute qualité. Nos vannes sont conçues et fabriquées pour répondre aux normes industrielles les plus strictes, et nous proposons une large gamme de types et de tailles de vannes pour répondre à différentes applications. Que vous ayez besoin d'unSoupape de sécurité en bronzepour un projet à petite échelle ou unSoupape de sécurité à pression avec gainepour un grand système industriel, nous avons ce qu'il vous faut.
Si vous êtes à la recherche d'une soupape de sécurité forgée et avez besoin d'aide pour calculer la capacité de débit ou choisir la vanne adaptée à votre application, n'hésitez pas à nous contacter. Notre équipe d’experts est toujours prête à vous aider. Nous pouvons vous fournir des informations techniques détaillées, vous aider dans les calculs de dimensionnement et vous conseiller sur l'installation et la maintenance.
Le calcul de la capacité de débit d'une soupape de sécurité forgée est une tâche complexe mais importante. En prenant en compte les facteurs clés, en utilisant les bonnes méthodes de calcul et en vous appuyant sur des vannes de haute qualité, vous pouvez garantir la sécurité et l'efficacité de vos systèmes. Donc, si vous avez des questions ou avez besoin d’aide supplémentaire, n’hésitez pas à nous contacter et à démarrer le processus d’approvisionnement et de négociation avec nous.
Références
- API 520 : Dimensionnement, sélection et installation de dispositifs de décompression dans les raffineries
- API 526 : Soupapes de surpression en acier
